产品说明：
石英玻璃的形成是由于其熔体高温黏度很高引起的结果，其中SiO2含量≥99.98%，Fe、Al、Ca、Mg 、k、Na、Ti、Li、Ni、Cu、B、Cr总含量≤45ppm。该产品具有优良的热稳定性能、电绝缘性能、透光性能、耐酸性能，广泛用于高新技术领域的半导体技术、集成电路制造、光纤通信、激光技术、航天技术、光学工业、电光源器、半导通信装置、光学仪器、实验室仪器、电学设备、医疗设备和耐高温耐腐蚀的化学仪器、化工、电子、冶金、建材以及国防军工等工业，应用十分广泛。
石英玻璃具有极低的热膨胀系数，高的耐温性，极好的化学稳定性，优良的电绝缘性，低而稳定的超声延迟性能，最佳的透紫外光谱性能以及透可见光及近红外光谱性能，并有着高于普通玻璃的机械性能。
温馨提醒：产品图片及价格仅供参考，欢迎在线或来电咨询！
本店提供正规机打发票和增值税票，如有需要，请提前告知
透明石英管采用先进的连熔法生产，结合有效的自动控制系统，具有二氧化硅纯度大于99.98%，稳定性好，耐腐蚀，光谱透过率高，价格便宜。
广泛应用于卤素灯、汞灯、金属卤化灯、复印机灯管、舞台灯电光源产品制造以及化工管道、耐高温器皿等产品生产。
普通没有经过脱羟的石英玻璃管用于卤钨灯，加热器，化工，仪器等耐高温产品，普通脱羟的石英玻璃管（脱羟管）用于高压汞灯，紫外灯；真空脱羟的石英玻璃管（低羟基石英玻璃管）用于金卤灯的泡壳。管子直径在300mm以下，（国内产品在200mm以下）。本厂可供用外径在1.5mm—350mm的各种羟基的透明石英管，羟基可控制在小于20PPM、10PPM、5PPM。
石英玻璃的性能如下：
1、耐高温 石英玻璃的软化点是1730 摄氏度，可在1200 摄氏度下长时间使用，短时间最高使用温度为1450摄氏度
2、耐腐蚀 除氢氟酸外，石英玻璃几乎不与其他酸类物质发生化学反映，其耐酸能力是陶瓷的30倍，不锈钢的150倍，尤其是在高温下的化学稳定性，是其他任何工程材料都无法比拟的。
3、热稳定性好 石英玻璃的膨胀系数极小，能承受剧烈的温度变化，将石英玻璃加热至1100摄氏度，放入常温水中也不会炸裂
4、透光性好 石英玻璃在紫外到红外的整个光谱波段都有较好的透光性能，可见光透射率在93%以上，特别是在紫外光谱区，最大透过率可达到80%以上。
5、电绝缘性好 石英玻璃的电阻值相当于普通玻璃的一万倍，是极好的电绝缘材料，即使在高温下也具有良好的电性能。
石英玻璃由于具有上述优良的理化性能，因此被广泛的应用于电光源，半导体，光通信，军工，冶金，建材，化学，机械，电力，环保等各个领域。 石英的主要机械、电学性能：
1、密度Density(g/cm3)： 2.2
2、抗拉强度Tensile strength(Mpa)：~50
3、抗折强度Inflection resistance：60-70
4、抗压强度Compressive strength：80~1000
5、抗冲击强度Impact resistance(Kg.cm/cm2)：1.08
6、莫多硬度Mohs′hardness：5.5-6.5
7、常温下电阻率Electrical resistance under nirmal trmperature(Ω.cm)：1018（200C）
8、常温下介电常数Dielectric constant under normal temperature(ε)：3.7(Hz 0~106)
9、常温下介电强度Dielectric strength under normal temperature (Kv/cm)：250-400
10、介电损耗系数Dielectric loss factor：＜1*10-4(Hz 106~109)
使用须知
1.石英玻璃制品是贵重的材料，使用时必须轻拿轻放，十分小心； 2.各种石英玻璃都有一个最高使用温度，使用时不应超过此温度，否则会析晶或软化变形； 3.需高温使用的石英玻璃，使用前必须擦拭干净。可以用10%的氢氟酸或洗液浸泡，然后用高纯水清洗或酒精处理。操作时应戴细线手套，不允许用手直接触及石英玻璃； 4.高温下允许连续使用石英玻璃制品，这对延长石英玻璃的寿命和提高耐温性能是有好处的。反之，高温下间歇使用石英玻璃制品，其使用次数是有限的； 5.石英玻璃材质虽具有极高的热稳定性，可以经受剧烈的温差骤变。但实际使用时，由于残余应变和产品形状不同，热稳定性有一定的差别，使用时应加以注意； 6.石英玻璃系酸性材料，高温使用时严格避免同碱性物质（如水玻璃、石棉、钾钠的化合物等）接触，否则将大大降低其抗结晶性能。

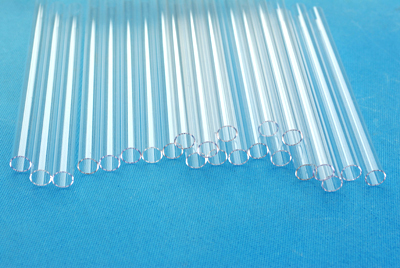

石英管
